自己打造Midas和YJK接口

上叶侬发布于 2022-07-24 7 min read

自己打造Midas和YJK接口

公众号：非解构 · 作者：上叶侬（用户提供链接，标记为上叶侬）

好多天前，小编收到一个Rhino模型，希望通过YJK-GAMA把Rhino模型转入YJK，生成YJK模型。这个操作对YJK-GAMA来说简直是小菜一碟。

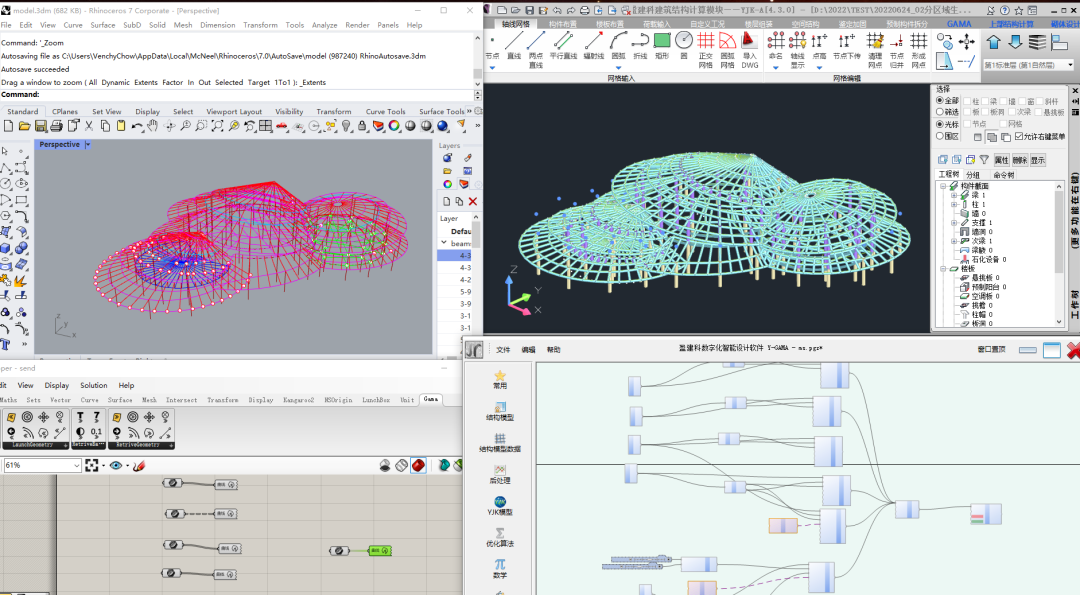

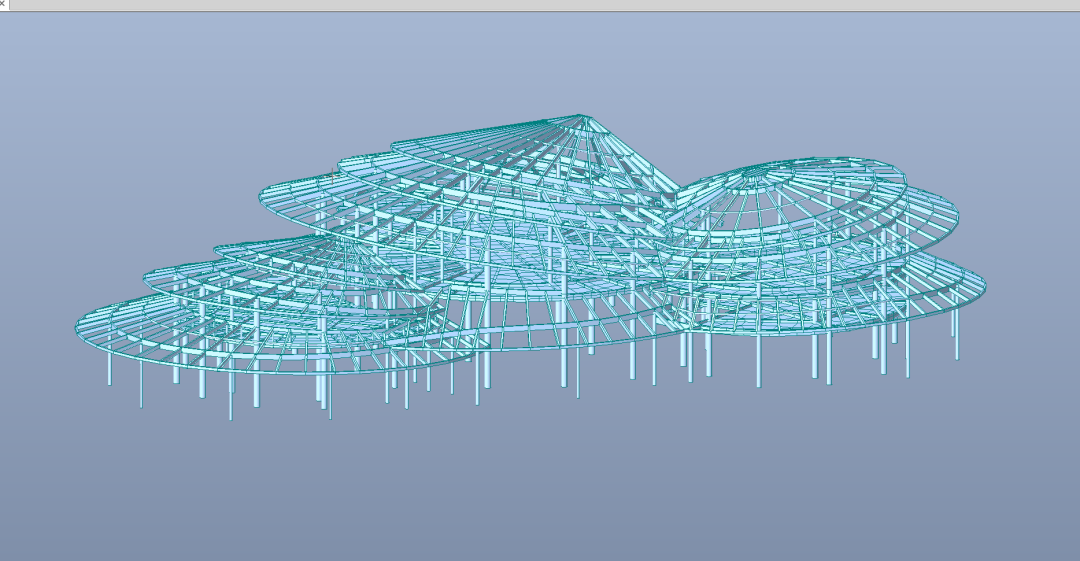

凭借YJK-GAMA与Rhino优秀的交互联动能力和空间结构模型的建模能力，这么复杂的模型秒建！本以为建完结束交差。但是小编还是过于天真：这个模型已经有了一个Midas Gen的模型，如何将Midas模型转换为YJK模型呢？！

尝试了市面上各种各样的Midas到YJK的模型转换接口，由于模型过于复杂，容易出现各种各样的错误，转出来的模型似乎都无法直接使用。其实，这个问题对于YJK-GAMA来说，也是小菜一碟。只是需要一些DIY的手段而已。 Midas Gen其实是可以导出结构模型数据的。为了建立这个模型，我们首先要将模型中的节点数据，截面数据和构件数据导出。

先说说思路来看看从Midas Gen导出的数据结构：节点表中包含了节点的ID和节点坐标；截面表中包含了模型中所有的截面ID和相关参数；构件表中包含了构件的起点和终点ID，截面ID，转角等信息。在YJK-GAMA中，我们只要简单地建立出所有节点和截面，然后根据构件的节点和截面的索引ID，就可以很方便地把所有构件建出来了。

思路理清楚了就可以开始干活了这个流程的起点就是MIDAS Gen导出的模型数据。我们先将这些数据导出存储到Excel文件中。通过YJK-GAMA的”读取Excel“卡片，我们可以获得所有的MIDAS模型的数据，然后对这些数据进行操作。

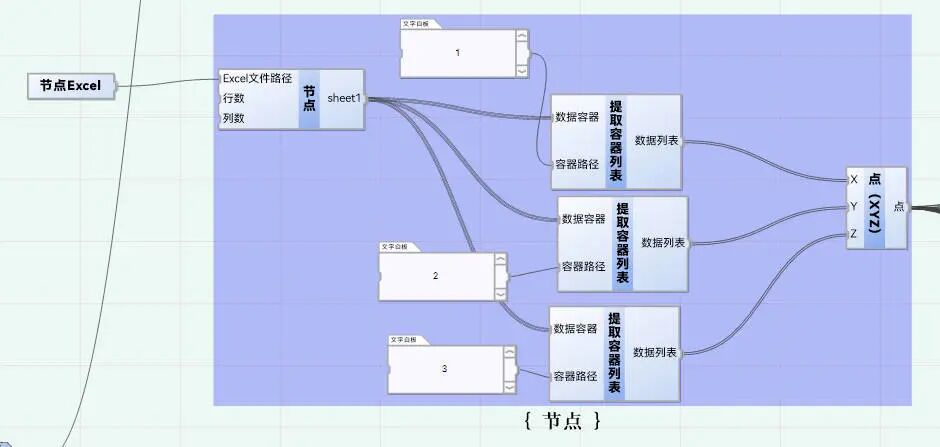

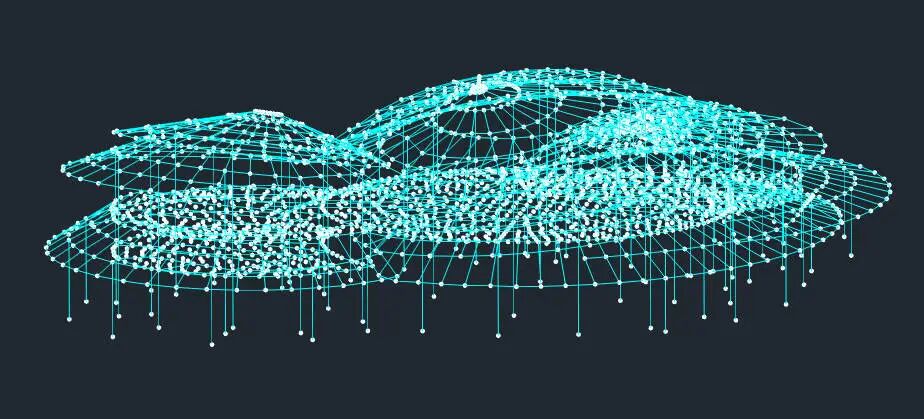

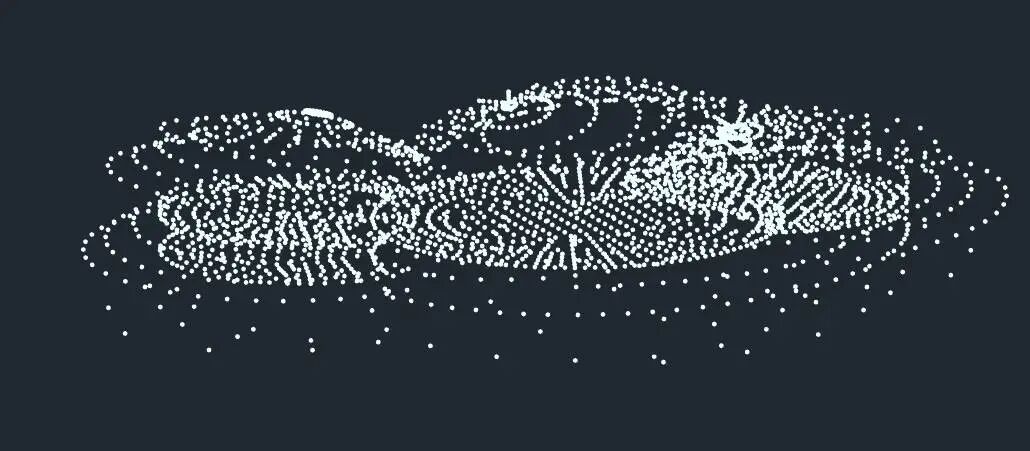

第一步读取节点Excel中的数据节点Excel中的1，2，3，4列分别为节点的ID，X轴坐标，Y轴坐标和Z轴坐标，我们通过提取容器列表卡片，再输入相应的容器路径，就可以获得相应的节点数据（GAMA 列表的起点为0，因此X坐标的路径为1）。再通过GAMA的”点(XYZ)“卡片，就能把模型中的所有点建出来。

第二步读取构件数据，制作线模

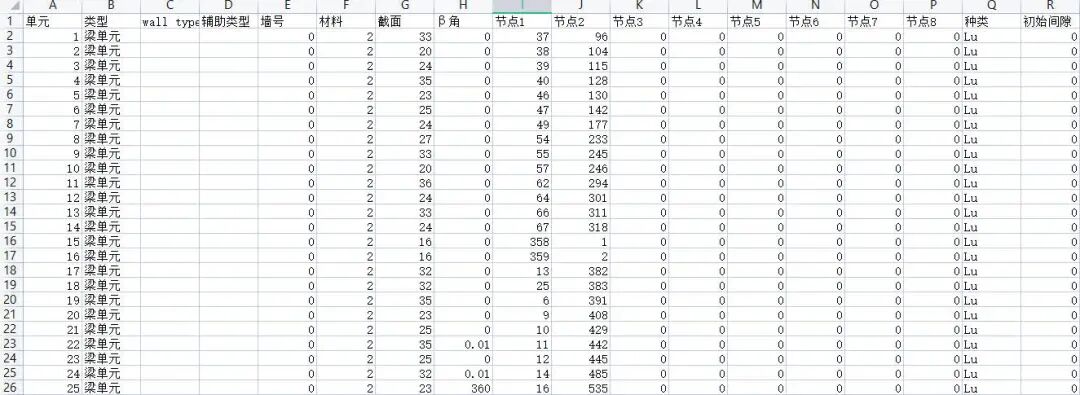

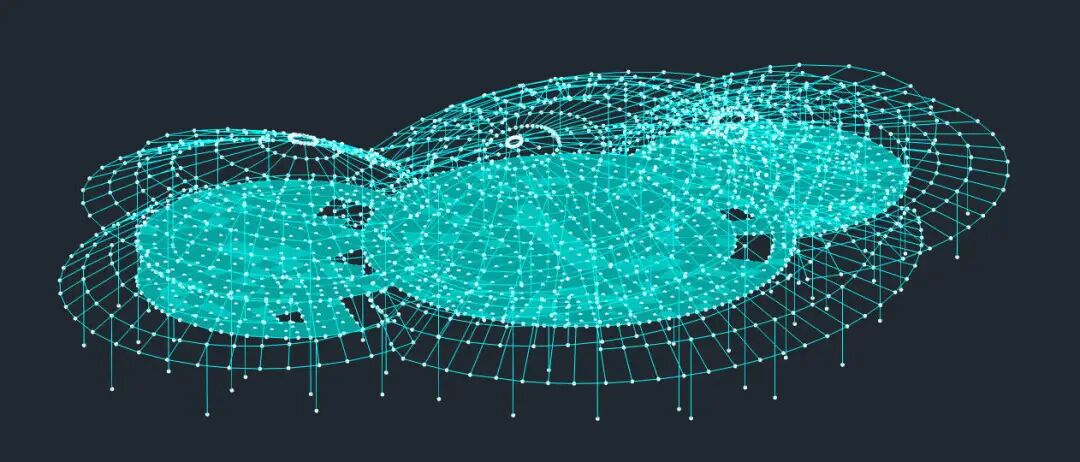

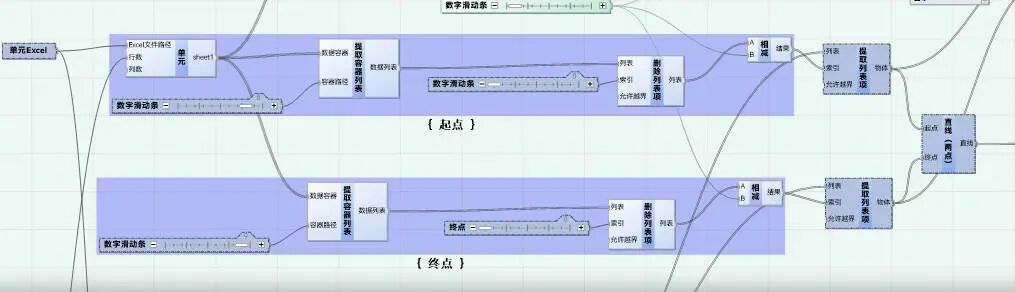

我们再通过”读取Excel“卡片，将模型的构件数据读入GAMA。由于线单元有3801个，剩下的都是面单元，因此我们只读取Excel中的3801行。Excel表中的9-16列分别是构件的节点编号。对于线单元来说，我们只要读两个节点就好。通过相应的一些列表操作，我们可以获得构件的起点和终点的ID，再通过”提取列表项“卡片，以节点的ID为索引，获取节点列表中构件的起点和终点。然后通过”直线（两点）“卡片，制作构件的线模。

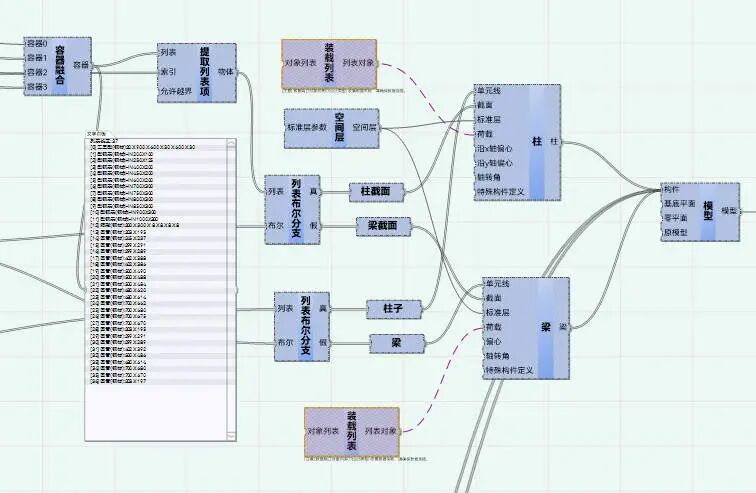

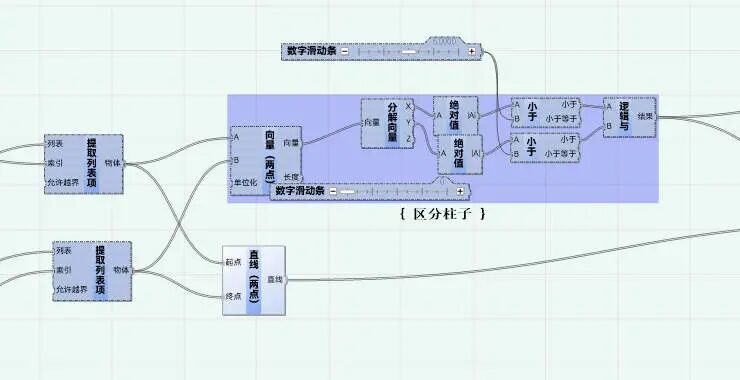

在建立完构件的线模后，我们需要根据柱子的向量，区分哪些构件是柱子，哪些构件是梁。这里主要根据构件的向量，通过逻辑判断卡片对梁柱进行分组。

第三步定义截面

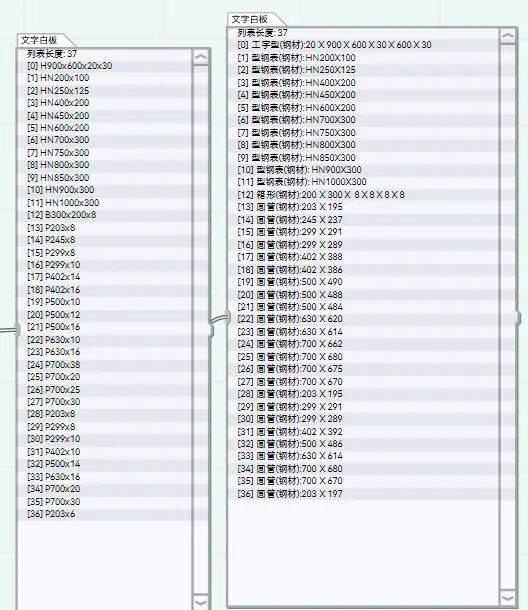

同样地，通过”读取Excel“卡片，我们可以将模型的截面表读入。根据这个截面表，我们可以在GAMA中通过框架截面卡片制作相应的截面表。在这里一定要保证截面顺序的一致性，要不然定义的截面会出错。第四步赋予截面在读取的构件表中，包含了每个截面的ID，我们可以根据截面的ID，以构件截面的ID为索引，获取截面表中截面，并赋予给相应的构件。

这样，所有的构件截面就被定义了。第五步定义蒙皮从Midas导出的数据还包括面单元的数据。我们可以通过即将发布的YJK-GAMA1.6中的蒙皮功能构件相应的面单元。

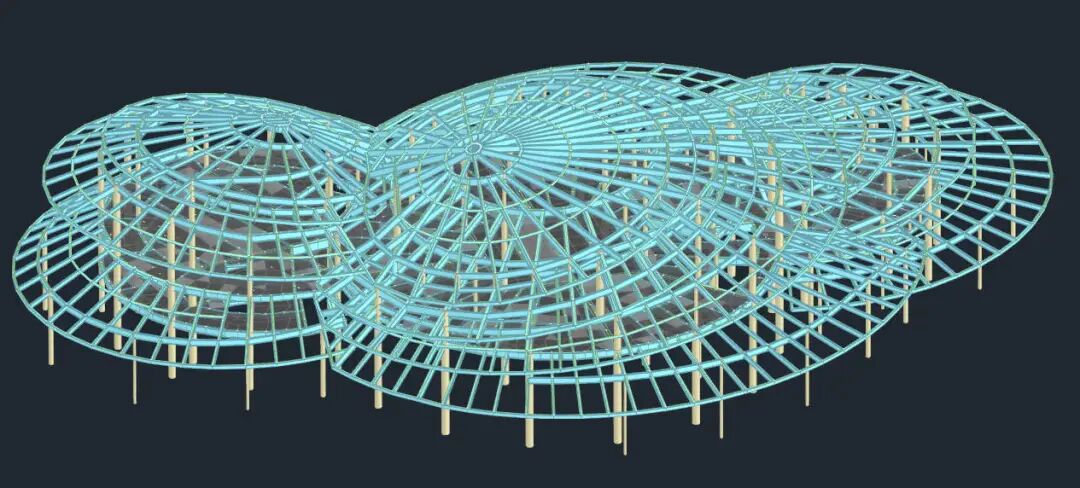

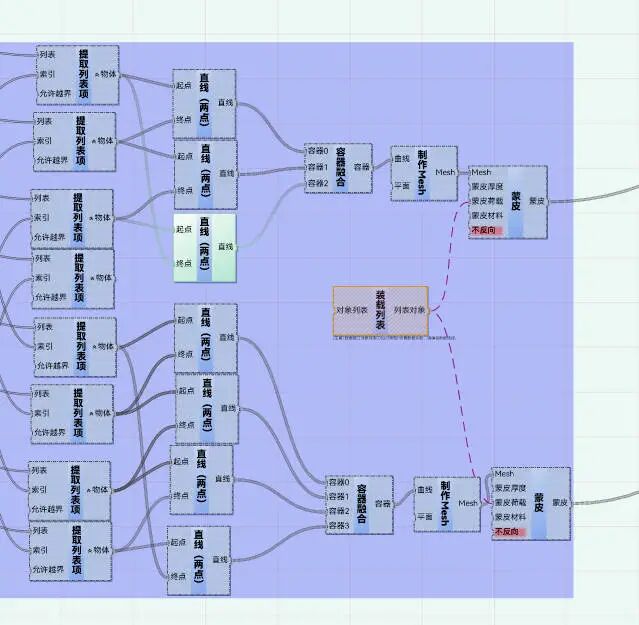

Midas中的面单元数据也包含了相应的角点ID，同样通过相应的角点ID获取相应的节点，构造相应面单元的边线。通过边线制作Mesh，接入蒙皮，再将蒙皮接入模型，就可以实现相应蒙皮的构建。第六步生成YJK模型完成上述操作之后，我们就可以通过生成YJK模型卡片，生成一个YJK模型了。模型中所有构件的截面都和Midas中的保持一致。蒙皮和Midas中的板单元也保持一致。

这样，我们自己DIY的YJK和Midas之间的接口就完成了。整个接口的制作过程，小编只用了半个小时，完全基于有限的几个GAMA卡片，可以说是非常简单迅速了。而且这个流程适用于各种各样的模型。另外，这个流程也可以反向通过Excel导出至Midas。各位有兴趣的小伙伴也可以尝试一下这个流程，说不定会有意外的惊喜哦！

案例文件的可以通过以下链接下载： https://pan.baidu.com/s/19nmVxGNeaN6nglu6peimsg 提取码：6ep7 YJK-GAMA现已升级到1.5版本加入QQ群，我们一起来探索 YJK-GAMA的无限可能！
